煤質(zhì)增碳劑
產(chǎn)品概述：
增碳劑顧名思義就是來增加鐵液中的碳含量，在熔煉中常用爐料為生鐵、廢鋼、回爐料，生鐵的碳含量高，但是卻采購價格相對廢鋼來說是要高出一節(jié)的，所以增加廢鋼投放量，降低生鐵投放量，加增碳劑，能起到一定的降低鑄件成本的作用。
增碳劑的原料有很多種，生產(chǎn)工藝也各異，有木質(zhì)碳類，煤質(zhì)碳類，焦炭類，石墨類等，其中各種分類下又有很多小種類。******增碳劑一般指經(jīng)過石墨化的增碳劑，在高溫條件下，碳原子的排列呈石墨的微觀形態(tài)，所以稱之為石墨化。石墨化可以降低增碳劑中雜質(zhì)的含量，提高增碳劑的碳含量，降低硫含量。

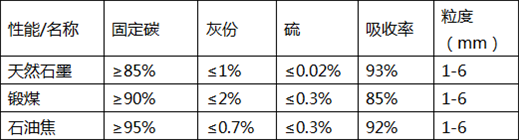

類型參數(shù)：
使用方法：
爐內(nèi)投入法
增碳劑適于在感應爐中熔煉使用，但依據(jù)工藝要求具體使用也不盡相同。
（1）在中頻電爐熔煉中使用增碳劑，可按配比或碳當量要求隨料加入電爐中下部位，回收率可達95%以上；
（2）如果碳量不足調(diào)整碳分時，先打凈爐中熔渣，再加增碳劑，通過鐵液升溫，電磁攪拌或人工攪拌使碳溶解吸收，回收率可在90%左右，如果采用低溫增碳工藝，即爐料只熔化一部分，熔化的鐵液溫度較低的情況下，全部增碳劑一次性加入鐵液中，同時用固體爐料將其壓入鐵液中不讓其露出鐵液表面。這種方法鐵液增碳可達1.0%以上。
爐外增碳
(1)包內(nèi)噴石墨粉
選用石墨粉做增碳劑，吹入量為40kg/t，預期能使鐵液含碳量從2%增到3%。隨著鐵液碳含量逐漸升高，碳量利用率下降，增碳前鐵液溫度1600℃，增碳后平均為1299℃。噴石墨粉增碳，一般采用氮氣做載體，但在工業(yè)生產(chǎn)條件下，用壓縮空氣更方便，而且壓縮空氣中的氧燃燒產(chǎn)生CO,化學反應熱可補償部分溫降，而且CO的還原氣氛利于提升增碳效果。
(2)出鐵時使用增碳劑
可將100—300目的石墨粉增碳劑放到包內(nèi)，或從出鐵槽隨流沖入，出完鐵液后充分攪拌，盡可能使碳溶解吸收，碳的回收率在50%左右。
